LEDランプ 表示内容

通常の電源オン状態や用紙切れエラーなどのエラー内容を、 Power LED・ Error LED ・ Network LEDによってお知らせします。

Power LEDが左側の青色LED、Error LEDが真ん中の赤色LED、Network LEDが右側の緑色LEDです。

通常使用時

電源オフ
PowerLED、ErrorLED共に消灯

電源オフ状態です。

電源を入れる/切る
電源オン
PowerLED点灯、ErrorLED消灯

電源オン状態です。

USB充電のみ対応機器接続
PowerLED、ErrorLED連続同時点滅5秒間の後、状態表示へ移行

USBポートにUSB充電のみ対応機器が接続されました。

プリンターと通信を行わないUSB機器・タブレット等を接続した際に約5秒間点滅表示し、その後状態表示に戻ります。

USBハブ接続
PowerLED、ErrorLED連続交互点滅5秒間の後、状態表示へ移行

USB-AポートにUSBハブが接続されました。(USBハブの使用はできません)

USBハブを接続した際に約5秒間点滅表示し、その後状態表示に戻ります。

エラー表示(自動復帰エラー)

エラー状況の回復により、自動的に通常使用へ移行できるエラーです。
ステータスはオンラインです。

ヘッド高温検出による印字停止
PowerLED点滅(1/2秒間隔)、ErrorLED消灯

プリンターヘッドが高温になったため、印字を停止した状態です。

プリンターヘッドの温度が正常な範囲に戻ると、自動的に印字を再開します。

基板高温検出による印字停止
PowerLED点滅(2秒間隔)、ErrorLED消灯

基板が高温になったため、印字を停止した状態です。

基板の温度が正常な範囲に戻ると、自動的に印字を再開します。

エラー表示(復帰可能エラー)

用紙の補充やカバーを閉じるなどの対応をすることで、通常使用へ移行できるエラーです。
ステータスはオフラインとなります。

カバーオープンエラー
PowerLED点灯、ErrorLED点灯

プリンターカバーが開いている状態です。

用紙をセットしてプリンターカバーを閉じると電源オン状態に移行します。

用紙をセットする
用紙切れエラー
PowerLED消灯、ErrorLED点滅(1/2秒間隔)

用紙切れの状態です。

用紙をセットしてプリンターカバーを閉じると電源オン状態に移行します。

用紙をセットする

カッターエラー表示

カッターエラー
PowerLED消灯、ErrorLED点滅(1/8秒間隔)

カッターが正常に動作しませんでした。

紙づまりが起こっている場合は、電源をオフにしてつまった用紙を取り除き、 カッターがロックしたらを参照してカドウバをホームポジションに移動してください。 カドウバを移動後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

エラー表示(復帰不可能エラー)

電源オフ、電源再投入をお試しください。電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

電源電圧異常検知エラー
PowerLED、ErrorLED共に点滅(1秒間隔)

電源供給が不安定です。または、電源ユニットの異常を検知しました。

電源オフ、電源再投入をお試しください。また、コンセントの場所を変えて電源再投入をお試しください。 電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

電源ケーブルを接続する
プリンターヘッドサーミスタエラー
PowerLED、ErrorLED共に点滅(1/2秒間隔)

プリンターヘッドのサーミスタ(温度センサ)に異常を検知しました。

電源オフ、電源再投入をお試しください。 電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

電源を入れる/切る
FLASHアクセスエラー
PowerLED消灯、ErrorLED4回点滅

FLASHにアクセスエラーを検知しました。

電源オフ、電源再投入をお試しください。 電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

電源を入れる/切る
EEPROMアクセスエラー
PowerLED、ErrorLED共に点滅(1/4秒間隔)

EEPROMにアクセスエラーを検知しました。

電源オフ、電源再投入をお試しください。 電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

電源を入れる/切る
RAMアクセスエラー
PowerLED消灯、ErrorLED点灯

RAMにアクセスエラーを検知しました。

電源オフ、電源再投入をお試しください。 電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

電源を入れる/切る
F/W書き換えエラー
PowerLED消灯、ErrorLED7回点滅

F/W書き換え時、受信したF/Wのデータに異常を検知しました。
または、F/W書き換え後、ベリファイエラーを検出しました。

電源オフ、電源再投入をお試しください。 電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。

電源を入れる/切る



メモ

上記以外のエラーが表示される場合は、電源オフ、電源再投入をお試しください。 電源の再投入を行っても同様のエラーが表示される場合には、プリンターが故障している可能性があります。 ご購入先にお問い合わせください。

ネットワークリンク表示

Ethernet(LAN)接続の状態を Power LEDNetwork LEDによって表示します。

Ethernet 接続済み
PowerLED点灯、NetworkLED点灯

プリンターと接続先のネットワーク機器(ルーター/ハブなど)との接続が確立されています。

Ethernet リンクダウン(物理的切断)
PowerLED点灯、NetworkLED消灯

プリンターと接続先のネットワーク機器(ルーター/ハブなど)との接続が切断されました。

LANケーブルが正しく接続されているかを確認してください。

LANケーブルを接続する

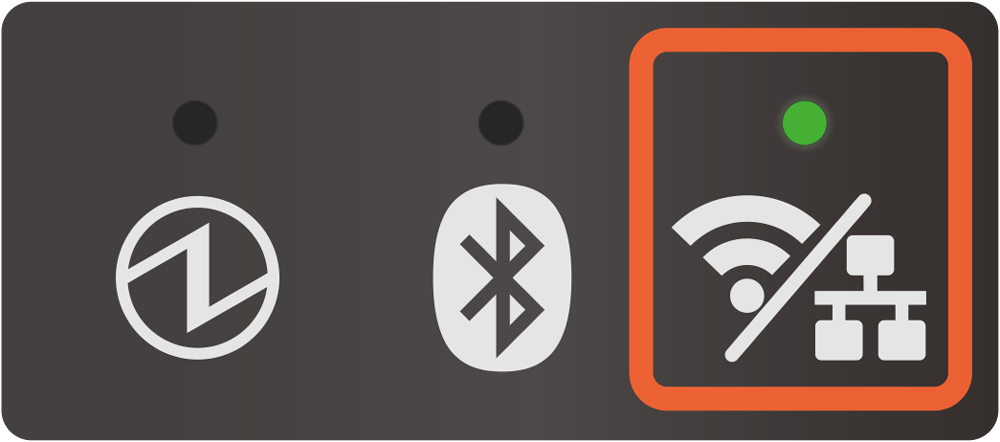

Ethernetリンクダウン(IPアドレス未取得)
PowerLED点灯、NetworkLED 点滅(1/8秒間隔)

IPアドレスが取得できません。

DHCPサーバーを使用している場合は、DHCPサーバーの動作を確認してください。
DHCPサーバーを使用していない場合は、適切なIPアドレスを設定してください。

タブレット/PCと接続する(LAN)
