LEDランプ 表示内容
通常の電源状態や通信状態、用紙切れエラーなどのエラー内容を
Power LED 、
Bluetooth LED
、
Network LED
によって表示します。
各LEDはそれぞれの内容表示を単独で行います。
![](../../illust/Num/num_a.png)
![](../../illust/Num/num_b.png)
![](../../illust/Num/num_c.png)
![プリンター正面上部に配置される操作パネルの左側からPower LED(a)、Bluetooth LED(b)、
Network LED(c)です。](../../illust/MCP30_LEDLamp.png)
通常使用時
プリンターの電源状態を
Power LEDによって表示します。
![PowerLED消灯](../../illust/MCP30_LED000.gif)
電源オフ状態です。
電源を入れる/切る![PowerLED 青点灯](../../illust/MCP30_LED100.gif)
電源オン状態です。
エラー表示(自動復帰エラー)
エラー状況の回復により、自動的に通常使用へ移行できるエラーです。
ステータスはオンラインです。
Power LEDによって表示します。
![PowerLED 青点滅(1回、2秒間隔)](../../illust/MCP30_LED102.gif)
プリンターヘッドが高温になったため、印字を停止した状態です。
プリンターヘッドの温度が正常な範囲に戻ると、自動的に印字を再開します。
![PowerLED 青点滅(2回、2秒間隔)](../../illust/MCP30_LED103.gif)
基板が高温になったため、印字を停止した状態です。
基板の温度が正常な範囲に戻ると、自動的に印字を再開します。
警告表示
プリンターの利用には影響のない警告表示です。
ステータスはオンラインです。
Power LEDによって表示します。
![PowerLED 青3.75秒、赤0.25秒連続交互点灯](../../illust/MCP30_LED101.gif)
用紙切れが近いことを示します。
用紙をセットするエラー表示(復帰可能エラー)
用紙の補充やカバーを閉じるなどの対応をすることで、通常使用へ移行できるエラーです。
ステータスはオフラインです。
Power LEDによって表示します。
![PowerLED 赤点灯](../../illust/MCP30_LED104.gif)
プリンターカバーが開いている状態です。
用紙をセットしてプリンターカバーを閉じると電源オン状態に移行します。
![PowerLED 赤点滅(0.5秒間隔)](../../illust/MCP30_LED105.gif)
用紙切れの状態です。
用紙をセットしてプリンターカバーを閉じると電源オン状態に移行します。
エラー表示(復帰不可能エラー)
電源オフ、電源再投入をお試しください。電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。
Power LEDによって表示します。
![PowerLED 紫点滅(0.125秒間隔)](../../illust/MCP30_LED106.gif)
カッターが正常に動作しませんでした。
プリンターカバーが開く場合は、プリンターカバーを開け、詰まった用紙を取り除いてプリンターカバーを閉じてください。
プリンターカバーが開かない場合は、一度電源を切り、再度電源を入れ直すことでカッターエラーが解消されることをお試しください。
上記の対応を行っても同様のエラーが表示される場合には、ご購入先へお問い合わせください。
![PowerLED 紫点滅(1回、2秒間隔)](../../illust/MCP30_LED107.gif)
電源供給が不安定です。または、電源ユニットの異常を検知しました。
電源オフ、電源再投入をお試しください。また、コンセントの場所を変えて電源再投入をお試しください。
電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。
![PowerLED 紫点滅(2回、2秒間隔)](../../illust/MCP30_LED108.gif)
プリンターヘッドのサーミスタ(温度センサ)に異常を検知しました。
電源オフ、電源再投入をお試しください。
電源再投入後も同様のエラーが表示される場合には、ご購入先へお問い合わせください。
![PowerLED 紫点滅(4回、2秒間隔)](../../illust/MCP30_LED109.gif)
![PowerLED 紫点滅(5回、2秒間隔)](../../illust/MCP30_LED110.gif)
![PowerLED 紫点滅(6回、2秒間隔)](../../illust/MCP30_LED111.gif)
メモ
上記以外のエラーが表示される場合は、電源オフ、電源再投入をお試しください。 電源の再投入を行っても同様のエラーが表示される場合には、プリンターが故障している可能性があります。 ご購入先へお問い合わせください。
ネットワークリンク表示
Ethernet(LAN)接続の状態を
Network LEDによって表示します。
![Network LED 緑点灯](../../illust/MCP30_LED300.gif)
プリンターと接続先のネットワーク機器(ルーター/ハブなど)との接続が確立されています。
![Network LED 消灯](../../illust/MCP30_LED302.gif)
プリンターと接続先のネットワーク機器(ルーター/ハブなど)との接続が切断されました。
LANケーブルが正しく接続されているかを確認してください。
![Network LED 点滅(0.125秒間隔)](../../illust/MCP30_LED301.gif)
IPアドレスが取得できません。
DHCPサーバーを使用している場合は、DHCPサーバーの動作を確認してください。
DHCPサーバーを使用していない場合は、適切なIPアドレスを設定してください。
Bluetooth 接続表示 <MCP31CBI>
Bluetooth接続の状態を
Bluetooth LEDによって表示します。
ホストデバイスのOSによって、プリンターとBluetooth接続するタイミングが異なるため、表示形態が異なります。
![Bluetooth LED 青点灯](../../illust/MCP30_LED200.gif)
プリンターとホストデバイスのBluetooth接続中です。
iOSデバイス
iOSホストデバイスとの接続が完了しています。
iOSデバイス以外(Androidなど)
Bluetooth接続による印刷時やステータス取得時のみ、この表示となります。
![Bluetooth LED 消灯](../../illust/MCP30_LED201.gif)
ファームウェア状態表示
Power LEDによって表示します。
![Power LED 赤・青不規則点滅](../../illust/MCP30_LED500.gif)
プリンターのファームウェアを書き換え中であることを示します。
書き換え中はLEDが不規則に赤・青交互点滅し、書き換えが完了すると状態表示に戻ります。
USBホスト状態表示
プリンターにUSB接続対応製品以外のUSB機器を接続したときの、接続状態を表示します。
ステータスはオンラインです。
Power LEDによって表示します。

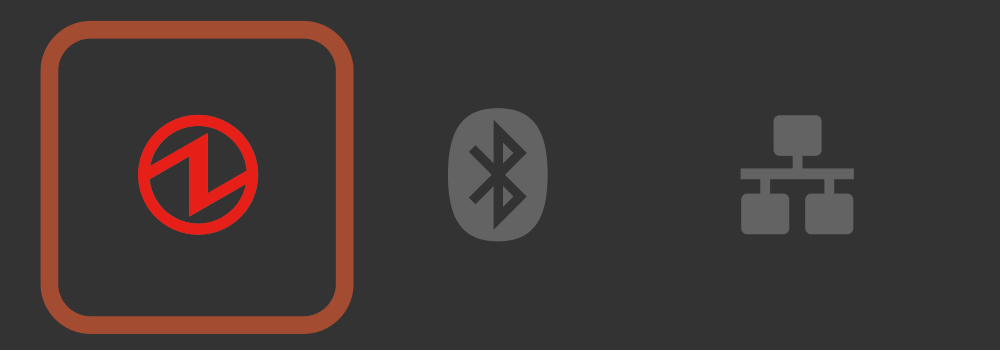

![PowerLED 青赤0.5秒交互点滅5秒間の後、状態表示へ移行](../../illust/MCP30_LED401.gif)
USBポートにUSB充電のみ対応機器が接続されました。
プリンターと通信を行わないUSB機器・タブレット等を接続した際に約5秒間点滅表示し、その後状態表示に戻ります。
![PowerLED 青赤0.25秒交互点滅5秒間の後、状態表示へ移行](../../illust/MCP30_LED402.gif)
USBポートに対応外のUSBハブ、または既定の段数を超えてカスケード接続されたUSBハブが接続されました。
このUSBハブは使用できません。
使用できないUSBハブを接続した際に約5秒間点滅表示し、その後状態表示に戻ります。
