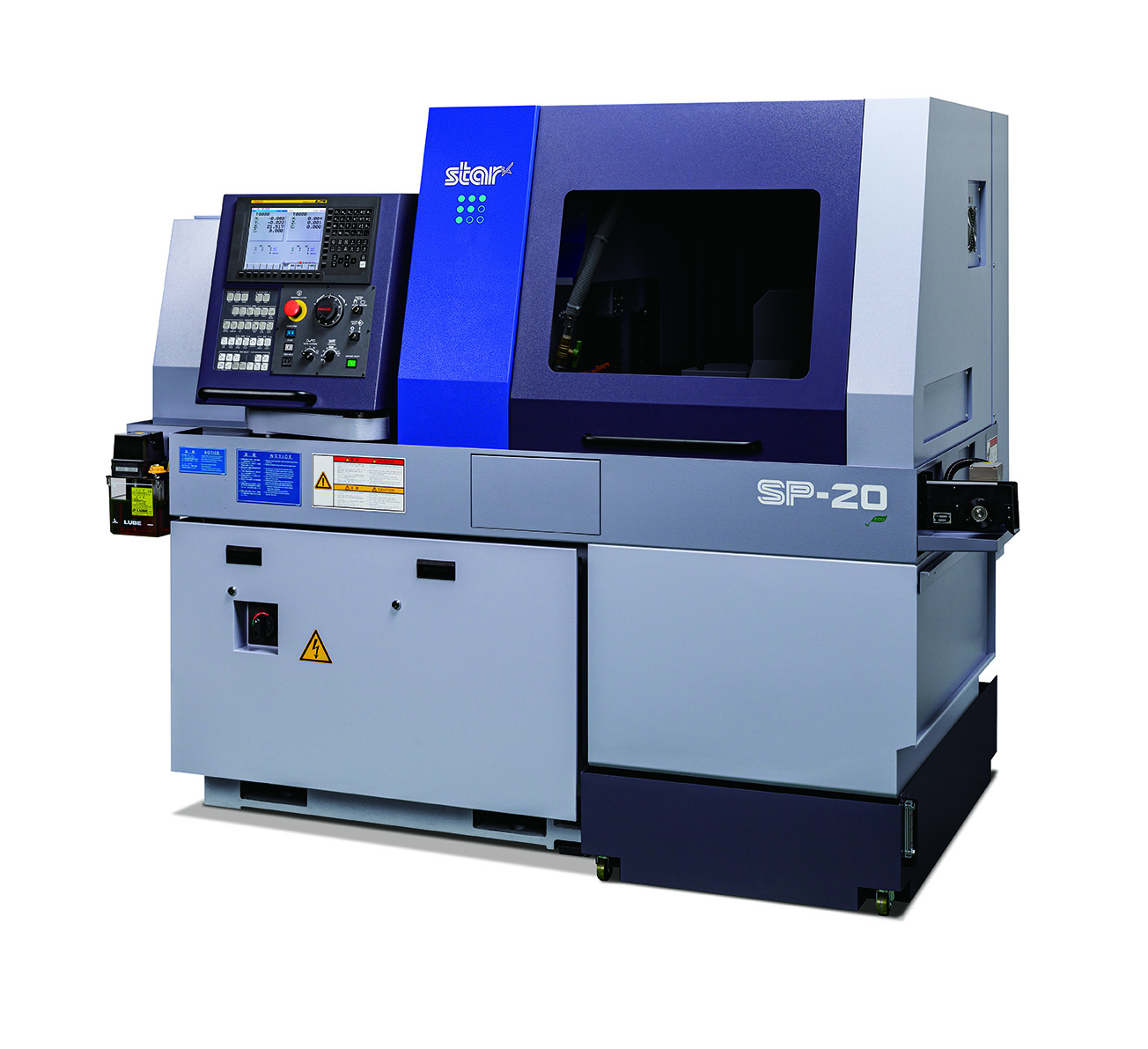

SP-20
多様な加工ニーズに応える刃物台を搭載し、待望の1inch対応機の登場
- 正面刃物台奥側にクロスドリルユニット7軸型を搭載。5箇所のカートリッジポジションに多彩な工具ユニットの取り付けが可能。
- 機体各部に配した温度センサーからのデータを基に、高精度かつ柔軟な熱変位補正を実現。
- オーバーサイズ仕様により、ø25.4ｍｍまでの加工が可能。

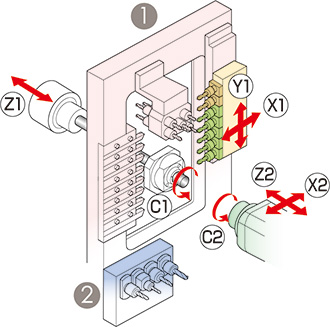

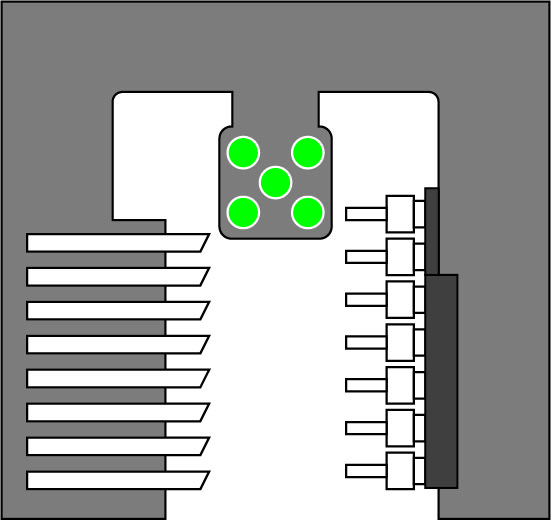

刃物台
| 刃物台構成 | ツーリング | ||
|---|---|---|---|
| ① |  |
バイト | 7本 or 8本 |
| 正面固定工具 | 4本 or 5本 | ||
| 背面固定工具 | 4本 or 5本 | ||
| 回転工具 | 2本 | ||
| カードリッジ式 | 5 Pos. | ||
| ② |  |
背面加工工具（固定工具/回転工具） | 4本 |
標準機械仕様
| 項目 | SP-20 | |
|---|---|---|
| 最大加工径 | ø 20mm（OP:ø 25.4mm） | |
| 主軸台最大移動量 | 標準仕様 | 205mm（MR25:196mm） |
| R.M.G.B.装置使用時 | 155mm | |
| ノンガイドブッシュ仕様 | 材料径×2.5（Max50mm） | |
| バイト | 8本 □12mm | |
| 7本 □16mm × 3、□12mm × 4 | ||
| スリーブホルダー | 刃物本数 | 4本(ø32 × 2、ø22 × 2） |
| 5本(ø22 × 5） | ||
| 最大穴明能力 | ø 12mm（OP:ø 13mm） | |
| 最大切削タップ能力 | M10 × P1.5（OP：M12 × P1.75） | |
| 回転工具 | 刃物本数 | クロス専用 2本 ＋ カートリッジ式 5 Pos. |
| 最大穴明能力 | ø 8mm | |
| 最大切削タップ能力 | M6 × P1.0 | |
| 回転数 | max.8,000min-1 | |
| 早送り速度 | 35m / min (X1,Y1,Z1,X2,Z2) | |
| 主軸割り出し | C軸制御 | |
| 主軸回転数 | max.10,000min-1（OP:max8,000min-1） | |
| 主軸モーター | 2.2kw(連続) / 3.7kw(15分 / 60%ED) | |
| 機械寸法(幅×奥行×高) | 2,100 × 1,200 × 1,785mm | |
| 機械重量 | 2,250kg | |
| 電気設備容量 | 5.5kVA | |
バックアタッチメント仕様
| 項目 | SP-20 | ||
|---|---|---|---|
| 最大チャッキング径 | ø 23mm （OP:ø 25.4mm） | ||
| 最大取り上げ部品長 | 105mm | ||
| 最大部品突き出し長 | 30mm | ||
| バック4軸ユニット | 刃物本数 | 固定工具 | MAX.4本 |
| 回転工具 | MAX.4本 | ||
| 最大穴明能力 | 固定工具 | ø 8mm（OP:ø 10mm） | |
| 回転工具 | ø 6mm | ||
| 最大切削タップ能力 | 固定工具 | M6 × P1.0（OP:M8 × P1.25） | |
| 回転工具 | M5 × P0.8 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転数 | max.10,000min-1 (OP:max.8,000min-1) | ||
| サブスピンドルモーター | 1.5kw(連続）/ 2.2kw（15分 / 60%ED) | ||
