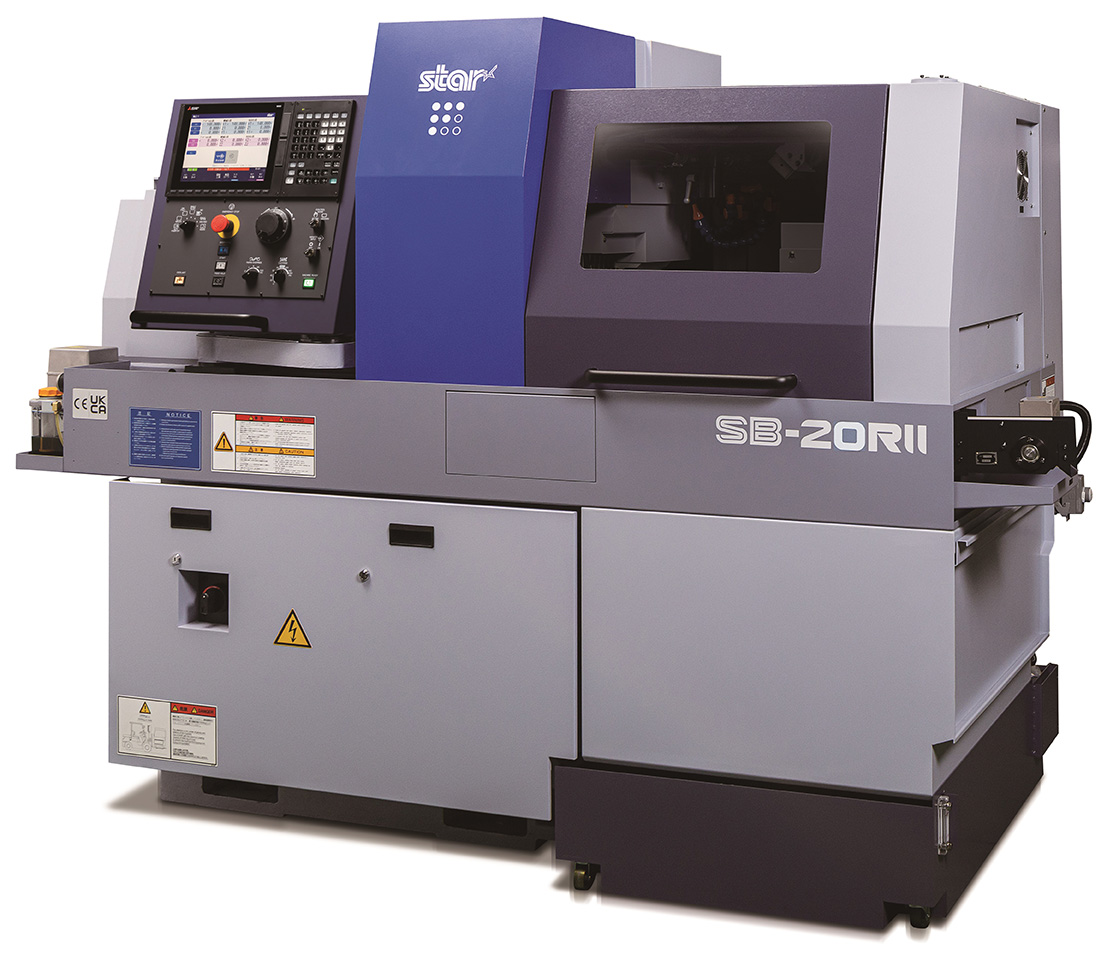

SB-20RⅡ
シリーズ伝統の高剛性構造をベースに、今求められる機能・性能を追求して生まれたSB-Rの最新モデル
- スター精密独自の「スラント型すべり案内面構造」により、刃物台の剛性を向上。
- サブ主軸に1.5/2.2kWのスピンドルモーターを採用し出力を向上。サブ主軸でも最高回転数10,000min⁻¹を実現。
- 選べる2つのNC装置

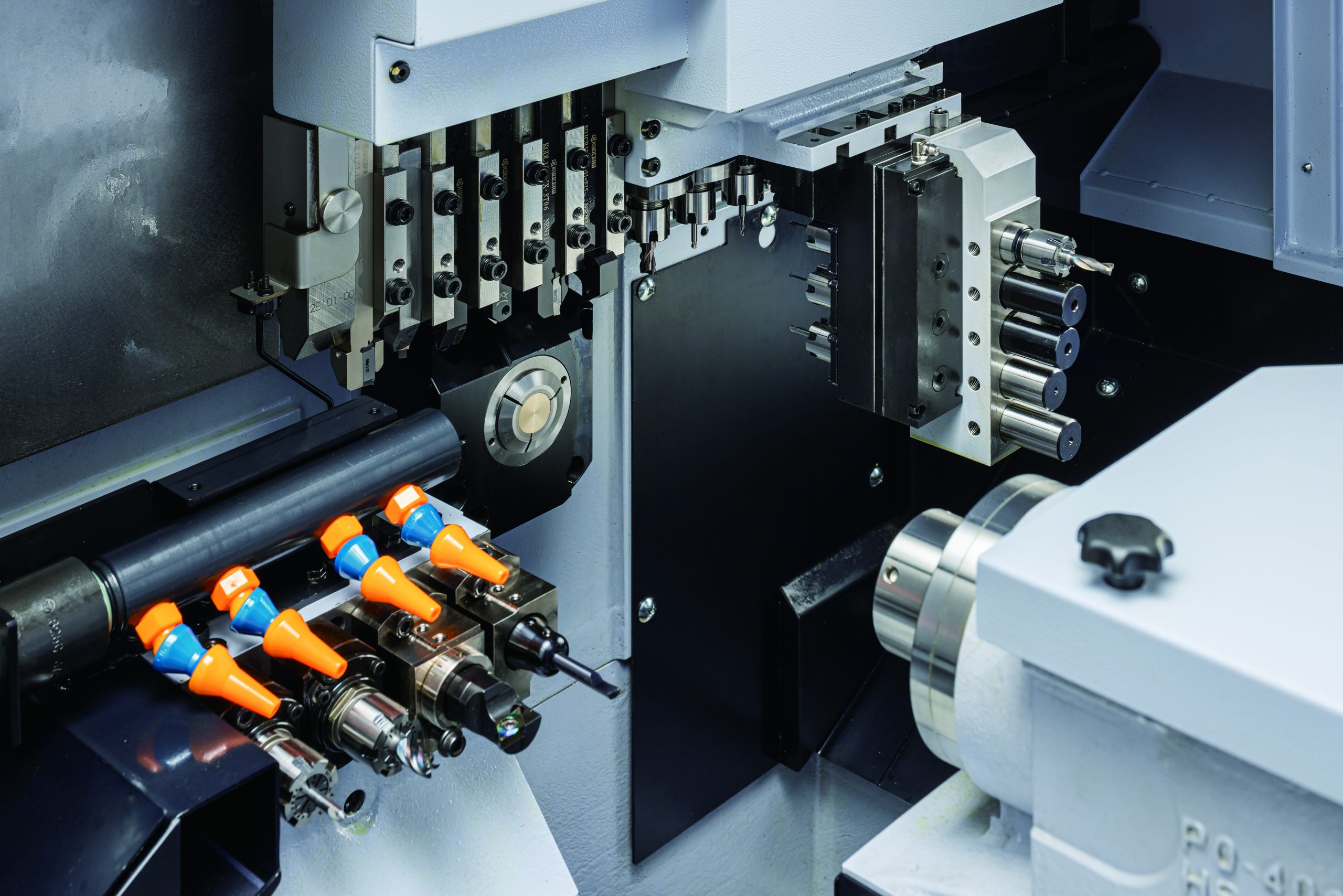

刃物台

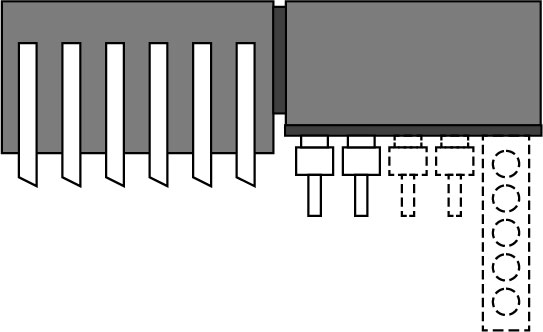

| 刃物台構成 | ツーリング | ||
|---|---|---|---|
| ① |  |
バイト | 5本(□16mm) |
| 6本(□12mm) | |||
| 正面固定工具 | 4本 or 5本 | ||
| 回転工具 | 2本 | ||
| カードリッジ式 | 3 Pos. | ||
| ② |  |
背面加工工具（固定工具/回転工具） | max.4本 |
標準機械仕様
| 項目 | SB-20RⅡ | |
|---|---|---|
| 最大加工径 | ø 20mm（OP:ø25.4mm） | |
| 主軸台最大移動量 | ガイドブッシュ仕様 | 205mm（MR25：196mm） |
| ノンガイドブッシュ仕様 | 材料径×2.5（Max50mm） | |
| バイト | 6本 □12mm | |
| 5本 □16mm | ||
| スリーブホルダー | 4本(ø32×2、ø22×2） | |
| 5本(ø22×5） | ||
| 最大穴明能力 | ø 12mm | |
| 最大切削タップ能力 | M10 × P1.5 | |
| 回転工具 | 刃物本数 | クロスミリング 2本 |
| カートリッジ式 3 Pos. | ||
| 最大穴明能力 | ø 7mm | |
| 最大切削タップ能力 | M6×P1.0 | |
| 回転数 | max.8,000min-1 | |
| モーター | FANUC：1.2kW／三菱電機：0.75kW | |
| 早送り速度 | 35m/min (X1,Y1,Z1,X2,Z2) | |
| 主軸割り出し | C軸制御 | |
| 主軸回転数 | max.10,000min-1 | |
| 主軸モーター | 2.2kw(連続) / 3.7kw(10分/25%ED) | |
| 機械寸法(幅×奥行×高) | 2,070 × 1,095 × 1,775mm | |
| 機械重量 | 2,000kg | |
| 電気設備容量 | FANUC：4.2kVA／三菱電機：4.0kVA | |
バックアタッチメント仕様
| 項目 | SB-20RⅡ | ||
|---|---|---|---|
| 最大チャッキング径 | ø 20mm （OP:ø25.4mm） | ||
| 最大取り上げ部品長 | 105mm | ||
| 最大部品突き出し長 | 30mm | ||
| バック4軸ユニット | 刃物本数 | 4本(固定工具／回転工具) | |
| 最大穴明能力 | 固定工具 | ø 8mm (OP:10mm) | |
| 回転工具 | ø 6mm | ||
| 最大切削タップ能力 | 固定工具 | M6 × P1.0（OP:M8×P1.25） | |
| 回転工具 | M5 × P0.8 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転数 | max.10,000min-1 (OP:max.8,000min-1) | ||
| サブスピンドルモーター | 1.5kw(連続）/ 2.2kw（15分 / 60%ED) | ||
