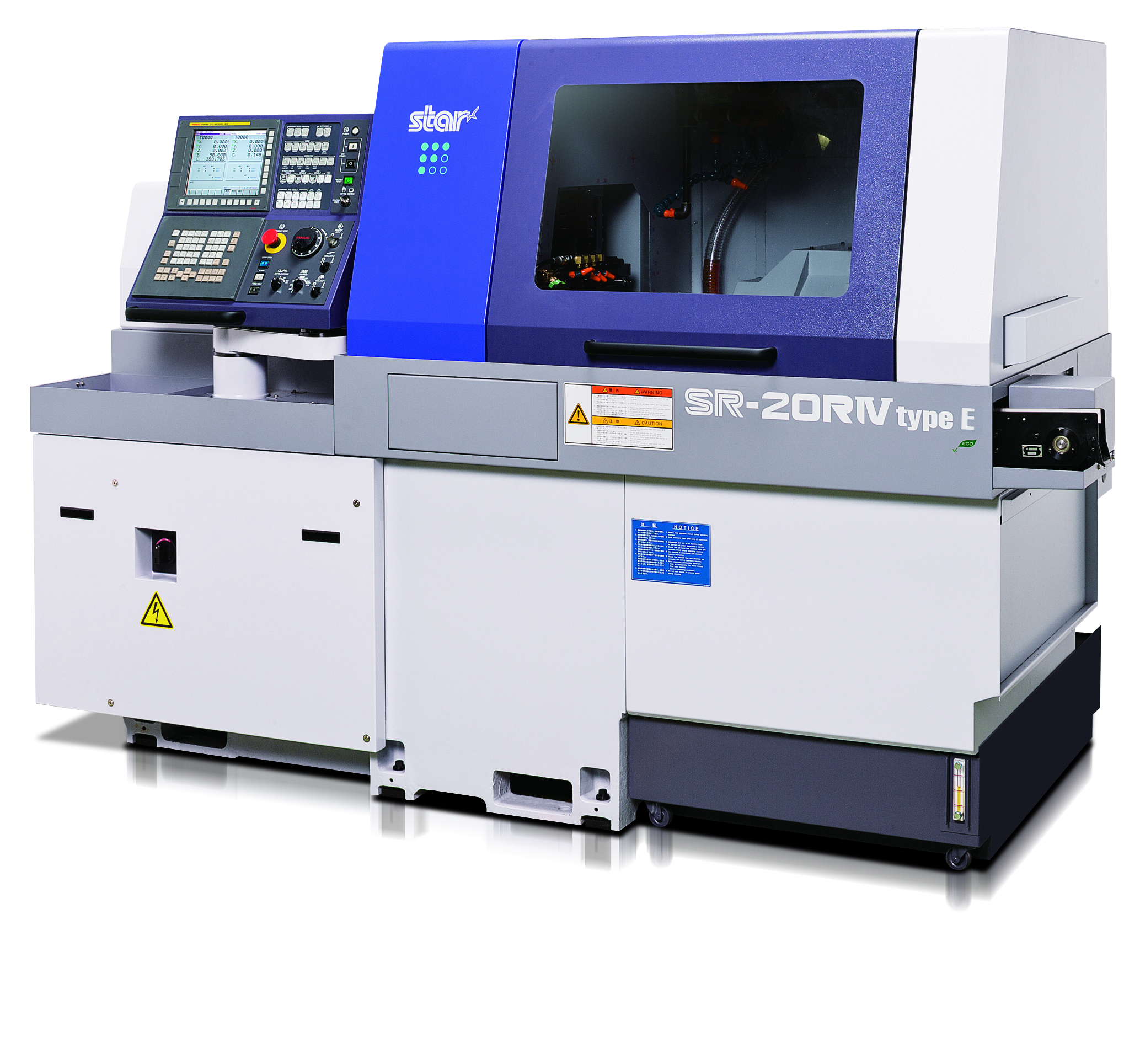

SR-20RⅣ type E
能适用所有领域的压卷复合加工

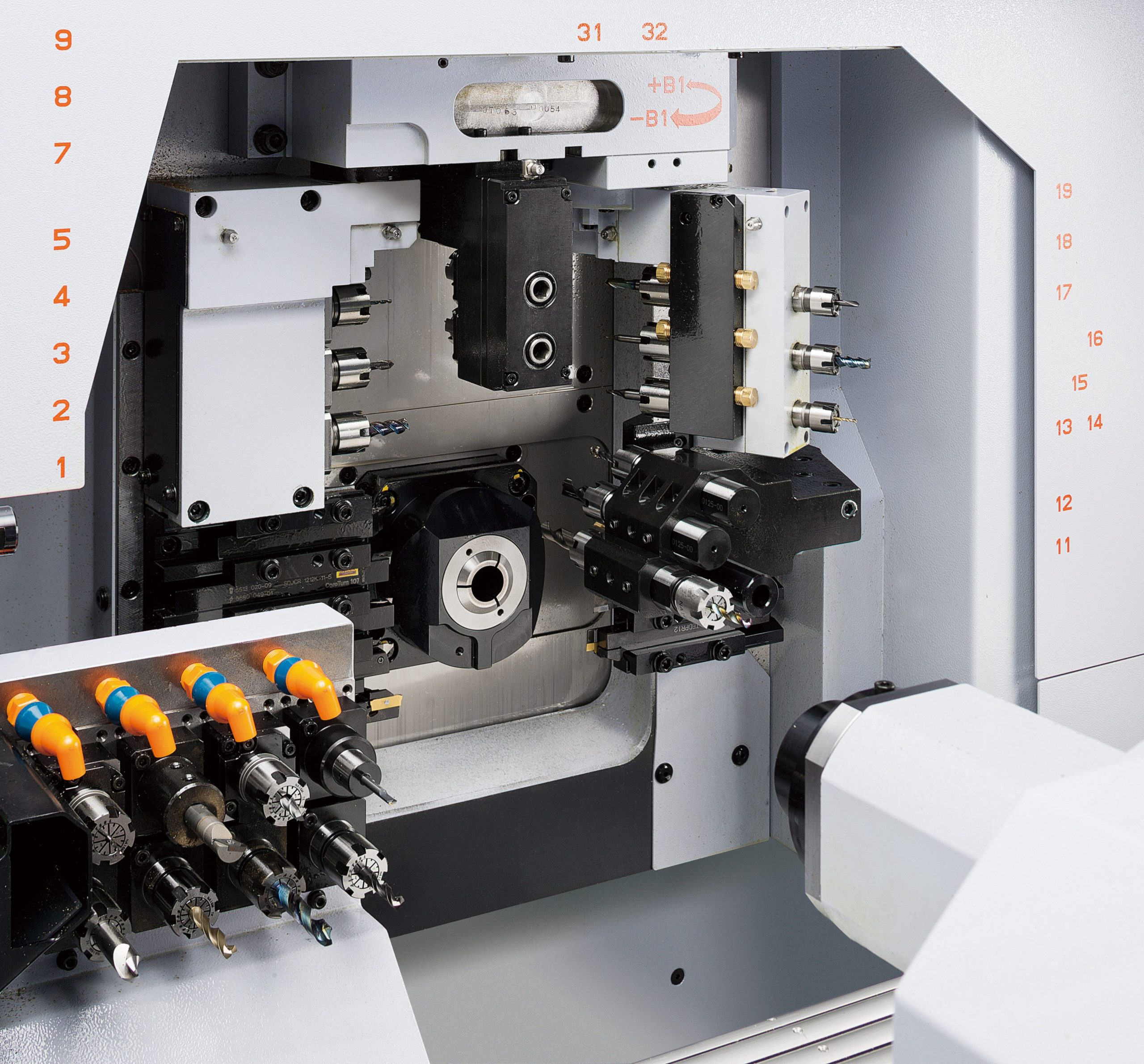

- 27位置的刀具安装位置处、最多可配置41把刀具。

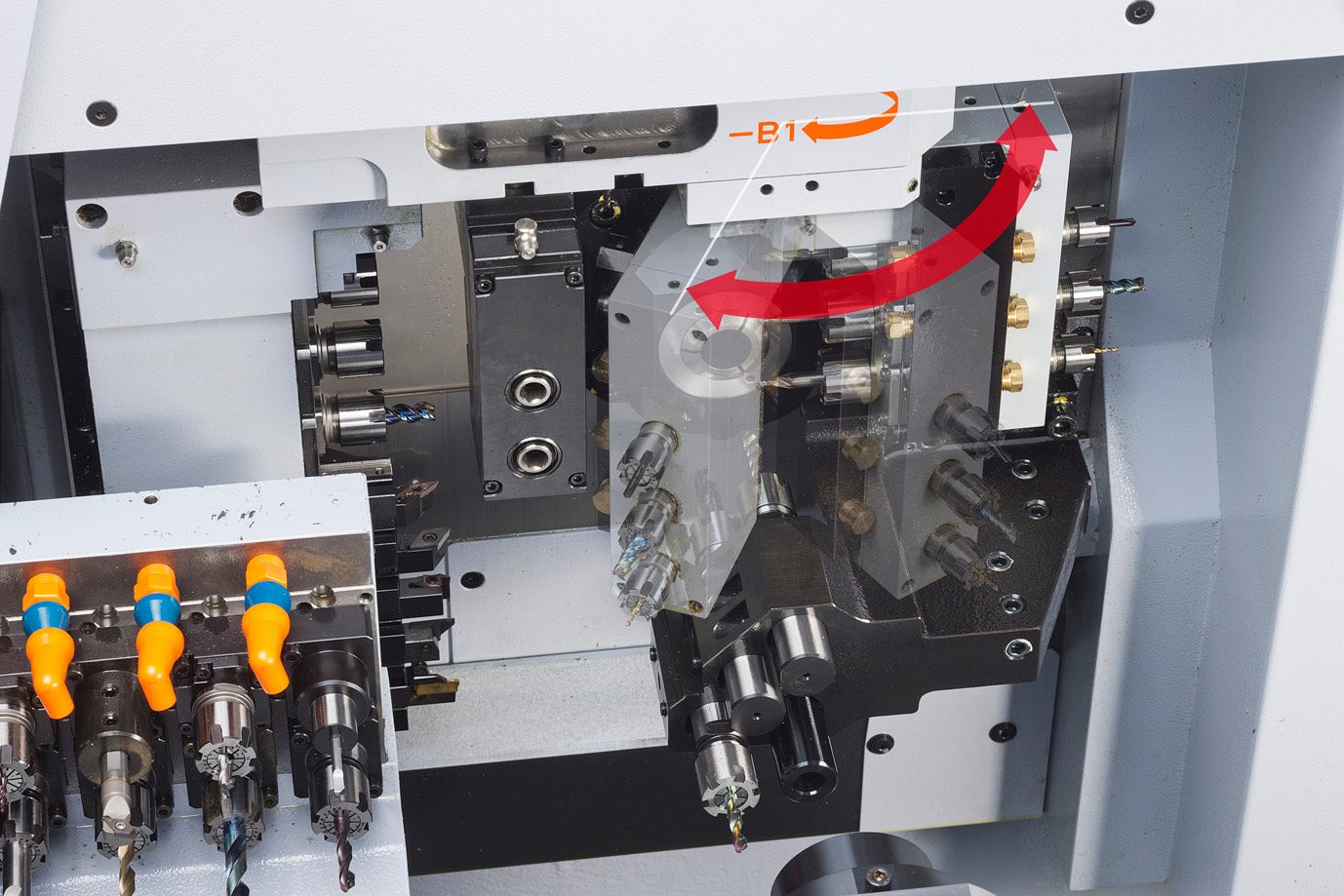

- 配备可同时控制 4 轴的 B 轴控制旋转刀具单元，并且可使用 NC 程序将旋转刀具单元自由分度至任意角度。
- 具备G.B./N.G.B切换功能、长、短工件均可灵活选择最佳加工方法。

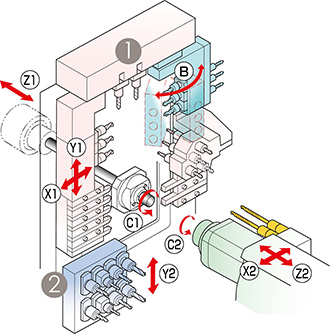

刀具台
| 刀架台结构 | 刀具配备 | ||
|---|---|---|---|
| ① |  |
车刀 | 7把 |
| 正面加工固定刀具 | 4把 | ||
| 背面加工固定刀具 | 4把 | ||
| 动力刀具 | 3把 | ||
| 可交换式 | 2 Pos. | ||
| 带B轴控制动力刀具 | 1Pos（正面3把+背面3把） | ||
| ② |  |
背面加工刀具 | 8把 |
| 固定刀具 | max.8把 | ||
| 动力刀具 | max.8把 | ||
标准机器规格
| 项目 | SR-20RⅣ type E | |
|---|---|---|
| 最大加工外径 | ⌀ 20mm | |
| 最大主轴台移动量 | 标准 | 205mm |
| 无导套规格 | 50mm | |
| 车刀 | 近前侧5把+对面侧2把 | |
| 套筒座 | 4轴型 | 正面加工固定工具：4把 |
| 背面加工固定工具：4把 | ||
| 最大钻削能力 | ⌀ 12mm | |
| 最大切削攻丝能力 | M10 × P1.5 | |
| 套筒座正面2轴型 | 刀具数量 | 2 tools |
| 最大钻削能力 | ⌀ 10mm | |
| 最大孔深度 | 100mm | |
| 回转工具 | 刀具数量 | 横向专用 3把 |
| 可交换式 2 pos. | ||
| 刀具数量 | 带B轴控制动力刀具 1 pos.（正面3把+背面3把） | |
| 最大钻削能力 | ⌀ 10mm | |
| 最大切削攻丝能力 | M8 × P1.25 | |
| 回转速度 | max.8,000min-1 | |
| 驱动马达 | 2.2kw | |
| 快进速度 | 35m/min（X1,Y1,Z1,X2,Z2） | |
| 15m/min（Y2） | ||
| 主轴分度 | Ｃ轴控制 | |
| 主轴回转速度 | max.10,000min-1 | |
| 主轴驱动马达 | 2.2kw(Continuous)/3.7kw（10min./25％ED） | |
| 机械尺寸（长×宽×高） | 2,334 × 1,200 × 1,700mm | |
| 机械重量 | 2,600kg | |
| 电源设备功率 | 4.7KVA | |
后面的附件版本
| 项目 | SR-20RⅣ type E | ||
|---|---|---|---|
| 最大夹持外径 | ⌀ 20mm | ||
| 最大夹取制品长度 | 80mm | ||
| 最大制品突出量 | 30mm | ||
| 背面8轴单元 | 刀具数量 | 8把 | |
| 最大钻削能力 | 固定工具 | ⌀ 12mm | |
| 回转工具 | ⌀ 6mm | ||
| 最大切削攻丝能力 | 固定工具 | M10 × P1.5 | |
| 回转工具 | M5 × P0.8 | ||
| 副主轴分度 | Ｃ轴控制 | ||
| 副主轴回转速度 | max.10,000min⁻¹ | ||
| 副主轴驱动马达 | 2.2kw（Continuous/3.7kw（10min./25%ED） | ||
