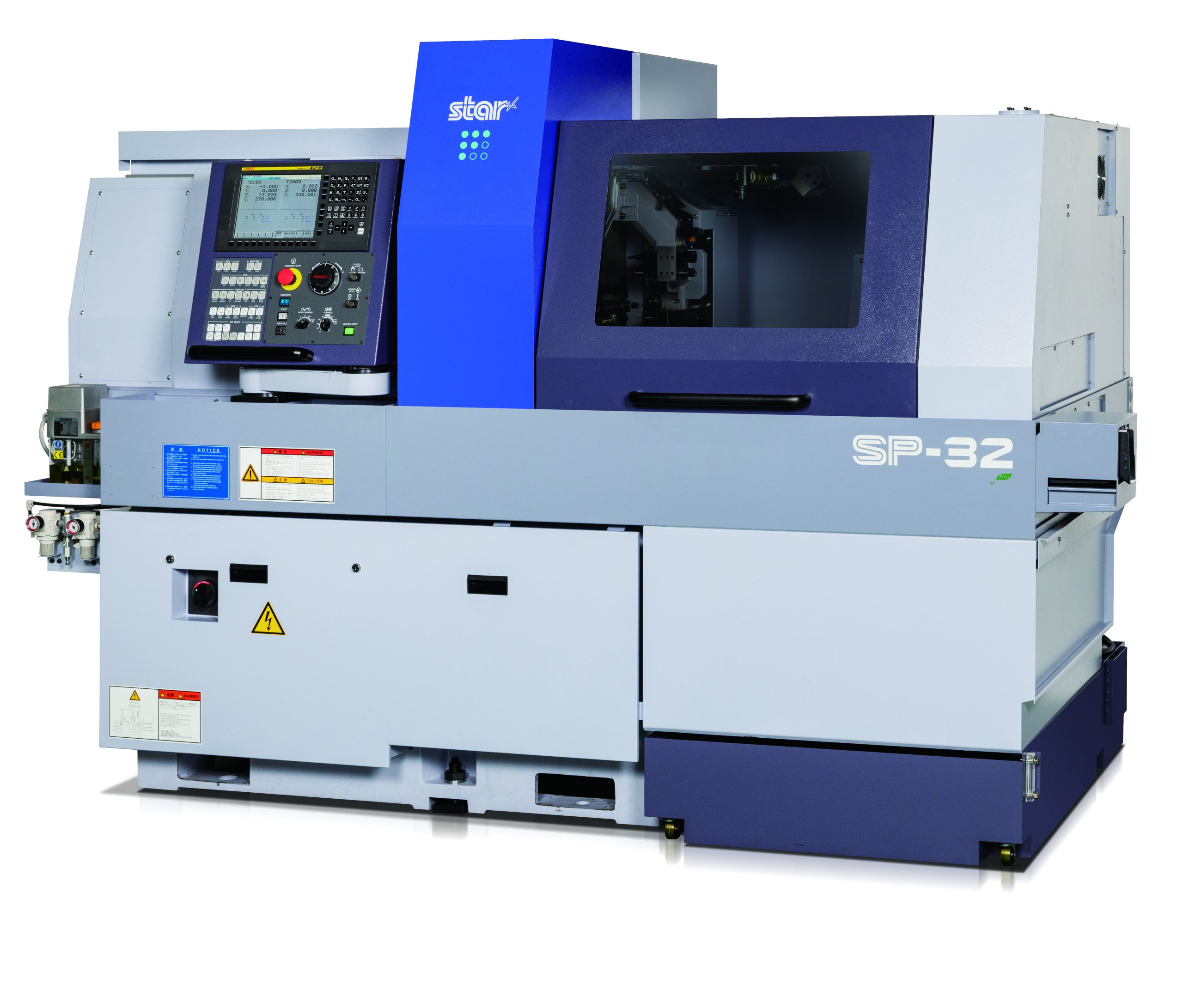

SP-32
φ32クラスのフレームに過不足ない複合加工性能を凝縮
大径加工の「ちょうど良い」がここにある

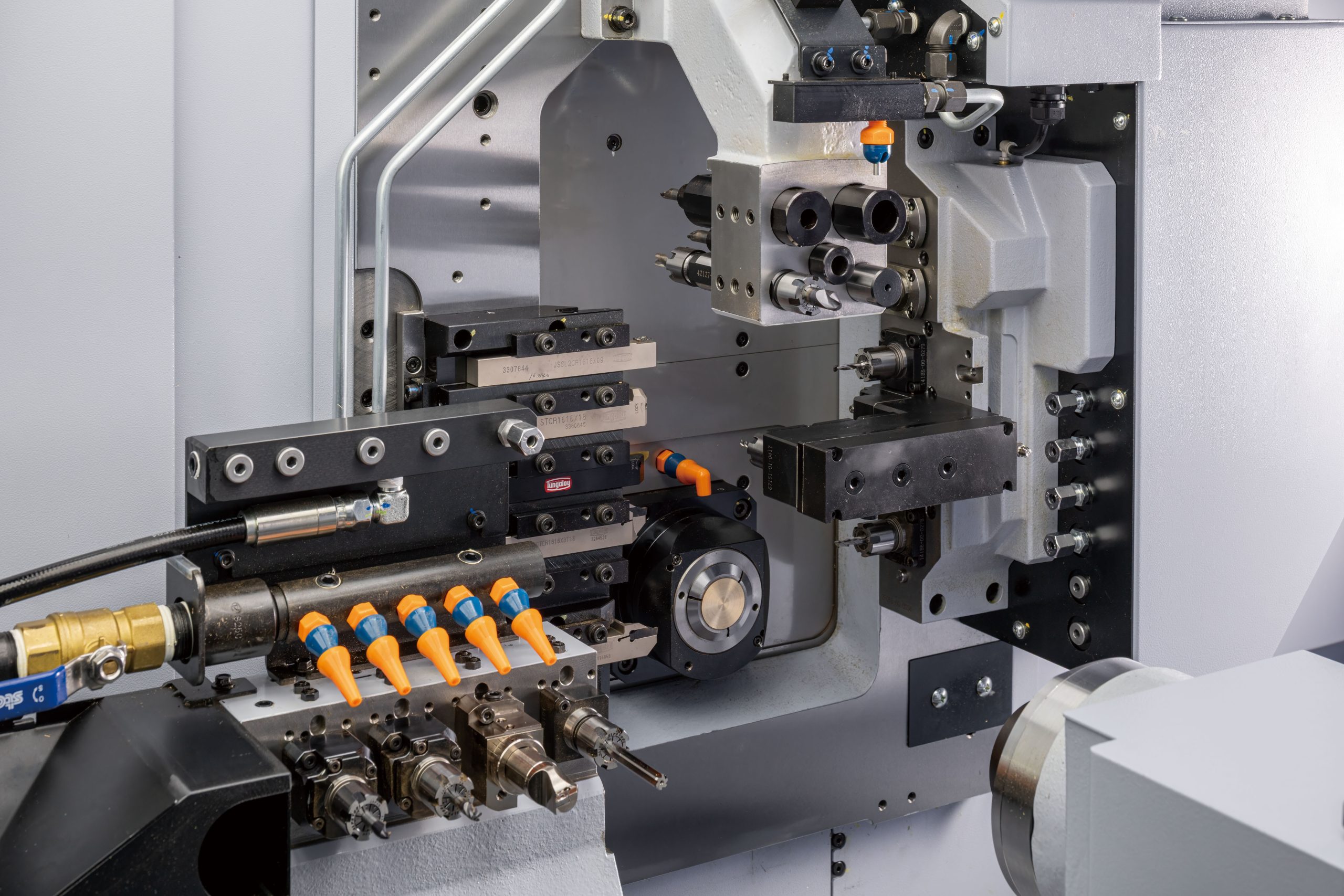

- 正面側刃物台に門型クシ刃刃物台を採用し、最適な機械サイズ内で最大限の工具搭載本数を実現。
- 機体各部に配した温度センサーからのデータを基に、高精度かつ柔軟な熱変位補正を実現。
- メイン/サブ主軸ともオプションでトルクアップ仕様を用意。大径部品への対応幅を拡張可能。

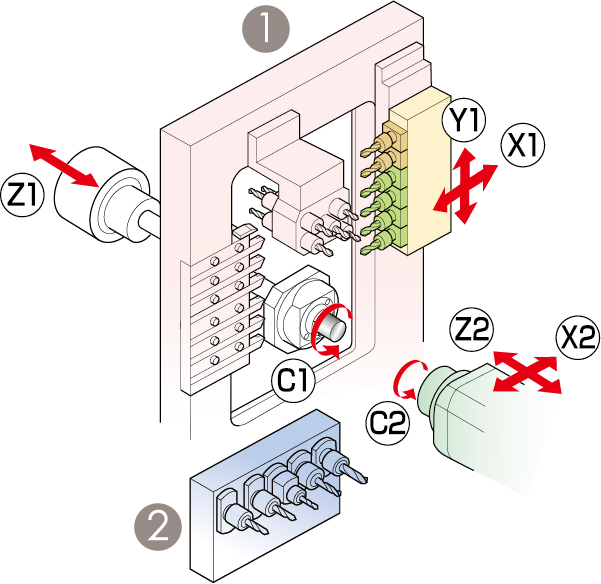

刃物台
| ツーリング | ||
|---|---|---|
| ① | バイト | 6本 |
| 正面固定工具 | 5本 | |
| 背面固定工具 | 5本 | |
| 回転工具 | 2本 | |
| カードリッジ式 | 4 Pos. | |
| ② | 背面加工工具（固定工具/回転工具） | 4本 or 5本 |
標準機械仕様
| 項目 | SP-32 | |
|---|---|---|
| 最大加工径 | ø 32mm | |
| 主軸台最大移動量 | 標準 | 310mm |
| ノンガイドブッシュ仕様 | 材料径×2.5mm（Max80mm） | |
| バイト | 6本 □16mm | |
| スリーブホルダー | 刃物本数 | 5本（ø32×2,ø22×3） |
| 最大穴明け能力 | ø 13mm（OP：14mm） | |
| 最大切削タップ能力 | M12 × P1.75 | |
| 回転工具 | 刃物本数 | クロス専用 2本 ＋ カートリッジ式 4 Pos. |
| 最大穴明け能力 | ø 8mm | |
| 最大切削タップ能力 | M6×P1.0 | |
| 回転数 | max.5,000min-1 | 早送り速度 | 35m/min (X1,Y1,Z1,X2,Z2) |
| 主軸割り出し | C軸制御 | |
| 主軸回転数 | max.7,000min-1（OP：max.5,600min-1） | |
| 主軸モーター | 5.5kw(連続) / 7.5kw(30分/0%ED) | |
| 機械寸法(幅×奥行×高) | 2,570 × 1,275 × 1,850mm | |
| 機械重量 | 3,000kg | |
| 電気設備容量 | 6.84kVA | |
バックアタッチメント仕様
| 項目 | SP-32 | ||
|---|---|---|---|
| 最大チャッキング径 | ø 32mm | ||
| 最大取り上げ部品長 | 125mm | ||
| 最大部品突き出し長 | 45mm | ||
| バック5軸ユニット | 刃物本数 | 固定工具 | MAX.5本 |
| 回転工具 | MAX.5本 | ||
| 最大穴明け能力 | 固定工具 | ø 13mm（OP:14mm） | |
| 回転工具 | ø 6mm | ||
| 最大切削タップ能力 | 固定工具 | M10 × P1.5 | |
| 回転工具 | M5 × P0.8 | ||
| バック4軸ユニット | 刃物本数 | 固定工具 | MAX.4本 |
| 回転工具 | MAX.4本 | ||
| 最大穴明け能力 | 固定工具 | ø 13mm（OP:14mm） | |
| 回転工具 | ø 6mm | ||
| 最大切削タップ能力 | 固定工具 | M10 × P1.5 | |
| 回転工具 | M5 × P0.8 | ||
| サブスピンドル割り出し | C軸制御 | ||
| サブスピンドル回転数 | max.7,000min-1 (OP:max.5,600min-1) | ||
| サブスピンドルモーター | 2.2kw(連続）/ 3.7kw（15分 / 0%ED) | ||
